FA2001D

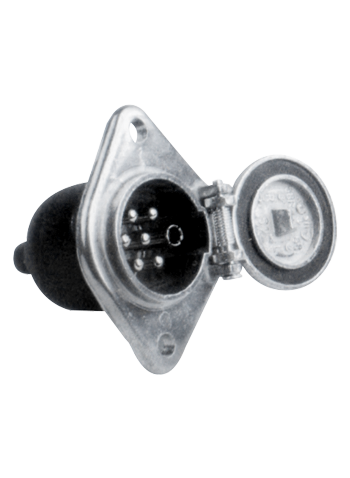

24V 7ピンメタルソケット、Sタイプ
配線構成:
ピン1-ホワイトワイヤー(コモンリターン)
ピン2-ブラックワイヤー(将来の割り当てのために予約済み)
ピン3-黄色のワイヤー(反転光)
ピン4-赤いワイヤー(永久電源)
ピン5-緑色のワイヤ(共通リターン付きの検出デバイス)
ピン6-ブラウンワイヤー(イグニッションスイッチによって制御される電源)
ピン7-ブルーワイヤー(リアフォグランプ)
